ENJH1A系列組合型接線端子

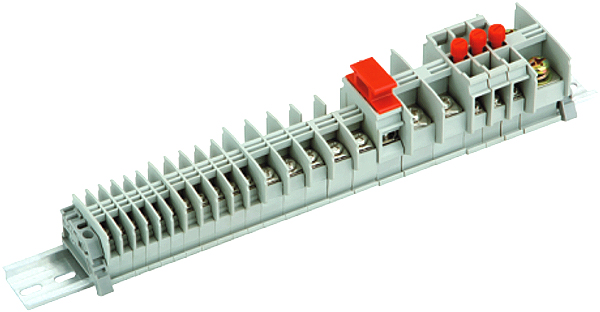

| 概述 JH1A系列產品是本公司結合市場及技術需求,在同行業率先推出的新產品,絕緣件采用尼龍、聚酯阻燃復合型原料，增強了塑件的 耐沖擊、耐高溫阻燃等功能，導電件采用高密度工業銅制作，保證了導電性能穩定、連接可靠、外觀新穎美觀等優點，連接截面0.5-35mm2，適用于額定工作電壓：交流50~60Hz、500V，直流400V的電控系統中，采用國際通用的TH35導軌安裝，顏色有淺灰、灰色兩種。 |
| 型號 規格 |
連接裁面mm2 | 連接截面 mm2 |
額定電壓/ 電流V/A |
壓線螺釘 | 備 注 | |||
| A | B | C | 圖例 | |||||
|
JH1A-1.5 |
42 | 36.5 | 7.5 |
0.5~1.5 |
500V/17.5A |
M3 |
導電件厚1.5mm2 | |
| JH1A-1.5L | 42 | 36.5 | 7.5 | 0.5~1.5 | 500V/17.5A | M3 | 連接匯流端子 | |
| JH1A-2.5 | 44 | 39 | 9.2 | 0.75~2.5 | 500V/24A | M4 | 導電件厚1.8mm2 | |
| JH1A-2.5L | 44 | 39 | 9.2 | 0.75~2.5 | 500V/24A | M4 | 可連接端子 | |
| JH1A-6 | 50 | 41.5 | 14.5 | 2.5~6 | 500V/41A | M5 | 導電件厚2.0mm2 | |
| JH1A-6L | 50 | 41.5 | 14.5 | 2.5~6 | 500V/41A | M5 | 可連接端子 | |
| JH1A-10 | 50.5 | 42 | 15.5 | 5~10 | 500V/57A |
M5 | 導電件厚2.0mm2 | |
| JH1A-10L |
50.5 | 42 | 15.5 | 5~10 |
500V/57A | M5 | 可連接端子 | |
| JH1A-16 | 50.5 | 42 | 18.5 | 10~16 | 500V/76A | M5 | 導電件厚2.0mm2 | |
| JH1A-16L | 50.5 | 42 | 18.5 | 10~16 | 500V/76A | M5 | 可連接端子 | |
| JH1A-25 | 58 | 51 | 20 | 10~25 | 500V/101A | M6 | 導電件厚2.5mm2 | |
| JH1A-25L | 58 | 51 | 20 | 10~25 | 500V/101A | M6 | 可連接端子 | |
| JH1A-35 | 63 | 51 | 24 | 15~35 | 500V/125A | M8 | 導電件厚3mm2 | |
| JH1A-35L | 63 | 51 | 24 | 15~35 | 500V/125A | M8 | 可連接端子 | |
| JH1A-2.5RD | 44 | 63.5 | 16 | 0.5~2.5 | 500V/20A | M3 | 導電件厚2mm2 | |
| JH1A-2.5S | 54 | 63.5 | 12 | 0.5~2.5 | 500V/17.5A | M3 | 導電件厚1.5mm2 | |
