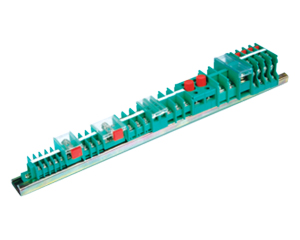

ENJF5系列組合型接線端子
| 概述 絕緣材料采用聚碳酸酯, PBT, 絕緣性能好, 阻燃耐濕、耐老化，120℃以下安全工作，額定工作電壓660V, 金屬結構件采用組合螺釘壓接技術, 連接導線額定截面積為 0.5～50mm2 ，G型導軌安裝。很適用于機電行業(yè)中開關板電控柜內(nèi)的主回路及二次回路導線的過渡連接。 |
| JH(JF5)外形尺寸及技術參數(shù) |
|
|
|
|
|
|
|
|
| 型號 規(guī)格 |
外形尺寸mm | 額定電流A | 額定截面mm2 | 配用端頭 | |||
| B |
H | A | 外形圖 | ||||
| JF5-1.5/1 | 31 | 39 | 10 |
1 | 17.5 | 1.5 | TU1-1/3 TU1-1.5/3 TO1-1/3 TO1-1.5/3 |
| JF5-1.5/2 | 19.5 | ||||||
| JF5-1.5/3 | 28.5 | ||||||
| JF5-1.5/5 | 46.5 | ||||||
| JF5-1.5/2L | 35 | 19.5 | 2 | ||||
| JF5-1.5/3L | 28.5 | ||||||
| JF5-1.5B | 31 | 38.5 | 11 | 8 | |||
| JF5-2.5/1 | 36 | 41 | 12 | 1 | 24 | 2.5 | TU1-1/4 TU1-1.5/4 TU1-2.5/4 TO1-1/4 TO1-1.5/4 TO1-2.5/4 |
| JF5-2.5/2 | 24.5 | ||||||
| JF5-2.5/3 | 36 | ||||||
| JF5-2.5/5 | 59 | ||||||
| JF5-2.5/2L | 39.5 | 24.5 | 2 | ||||
| JF5-2.5/3L | 36 | ||||||
| JF5-2.5S1 | 42 | 47.5 | 36 | 3 | |||
| JF5-2.5S2 | 47 | 26 | 4 | ||||
| JF5-2.5S3 | 41 | 48.5 | 12.5 | 5 | |||
| JF5-2.5RD | 46 | 58 | 19 | 6 | |||
| JF5-2.5JD | 36 | 46 | 11.5 | 7 | |||
| JF5-2.5B | 41.5 | 11 | 8 | ||||
| JF5-6/1 | 45 | 48.5 | 16 | 1 | 41 | 6 | TU1(TO1)-2.5/5～6/5 |
| JF5-6/2 | 32 | ||||||
| JF5-10/1 | 51 | 50 | 18 | 57 | 10 | TO1-4/6～10/6 | |
| JF5-10/2 | 36 | ||||||
| JF5-10/5 | 92 | ||||||
| JF5-25/1 | 61 | 60 | 25 | 101 | 25 | TO1-10/8～25/8 | |
| JF5-25/2 | 50 | ||||||
| JF5-50/1 | 70 | 62 | 30 | 150 | 50 | TO1-16/10～50/10 | |
