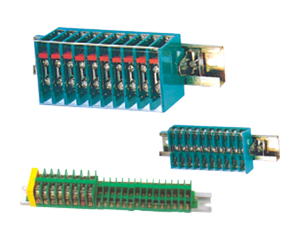

ENJH10系列組合型接線端子
| 概述 絕緣件采用阻燃聚碳酸酯。導電片連接采用組合螺釘壓接，試驗型接線座雙層結(jié)構(gòu)，增加了接線組合。額定工作電壓660V，連接導線截面 0.75～2.5mm2 ，適用于二次回路及小負載的過渡連接。 |
|
|
|
|
| 技術參數(shù): |
| 型號 規(guī)格 |
外形尺寸mm | 連接導線 范圍 mm2 |
額定 電流A |
接線 螺釘 |
額定截面 mm2 |
配用端頭 | |||
| B |
H | 厚 | 外形圖 | ||||||
| JH10-2.5S |
54 | 65 | 12 | 2 | 0.75-2.5 | 24 | M4 | 2.5 | TU1-1/4, TU1-1.5/4 TU1-2.5/4 TO1-1/4 TO1-1.5/4 TO1-2.5/4 |
| JH10-2.5SL | |||||||||
| JH10-2.5 | 47 | 10 | 1 | ||||||
| JH10-2.5L | |||||||||
| JH10-2.5SBG | 65 | 4 | |||||||
| JH10-2.5BG | 47 | 3 | |||||||
