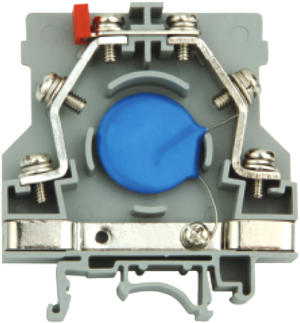

中文版JHLK-2.5抗干擾型接線端子排
| 用途 用于電力系統繼電保護的交流電壓、電流回路，根據《反措要點》要求加強抗干擾電容的場所。 功能 能態保護的交流輸入回路通過該端子可濾去“噪聲”干擾。 |
 |
| 特點 1、直接通過該端子接線來實現抗干擾功能，省去了抗干擾盒、箱，拓寬了保護屏后的位置； 2、接線端對地(及電容之間)能承受DC2500V，歷時1min的耐壓試驗。 |
| 型號 | JHLK-2.5 |
| 技術參數 |
240 |
| 額定電壓/額定電流/額定截面 | 660V/24A/2.5mm2 |
| 外形尺寸 | |
| 厚/寬/高/安裝后高 | 10.5/60.5/65.3 |
| 說明 |
電流型帶電容 |
| 附件 | |
| 隔板 | JHLK-2.5G |
| 原理 并聯于外部負載的電容，對電碰原產生的無用射頻信號產生阻抗，低頻信號通過時，電容的阻抗作用很小，當電容的限抗小于外部負載10倍時，高頻信號則直接通過電容導入地下，達到濾去無用高頻信號的目的。 |
