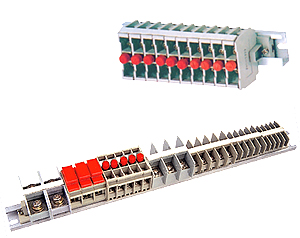

JH(JH1)螺釘式組合型接線端子
概述
絕緣件采用熱塑性聚酯PBT,導電金屬結構件采用板式瓦楞螺釘壓接,連接導線截面0.75~35mm2。主要適用于額定工作電壓:交流50Hz (60Hz) 500V、直流 400V的電力系統中, 作電氣的過渡連結。端子基本結構的特征比較明顯,規格齊全。G型導軌安裝。
端子基本結構的特征代號表(指國內型號的端子)
  L S SL T TL RD K H LX JD B G
基型 聯絡型 試驗型 試驗
聯絡型
特殊型 特殊
聯絡型
熔斷
器型
開關型 焊接型 零線型 接地型 標記型 隔板

(1) JH1-□基型
(2) JH1-□L聯絡型
(3) JH1-2.5S試驗型
4JH1-2.5SL試驗聯絡型
(5) JH1-2.5RD熔斷器型
(6) JH1-□B標記座
(7) JH1-35m2
(8)JH1-35L

型號規格 外形尺寸mm 連接導線
范圍 mm2
額定
電流 A
接線螺釘 配用端頭 備注
B H 外形圖
JH1-1.5 44.5 48.5 7.5 1 0.75-1-1.5 17.5 M3 TU1-1/3 TO1-1/3
TU1-1.5/3
TO1-1.5/3
JH1-2.5 RD熔斷器型 接線座配用 Φ8.5×31.5 圓柱形管狀 有填料熔斷 體型號gG1 分斷能力不 小于50KA額 定電流分別 為2、4、6、 8、10、12、 16、20A
JH1-1.5L
2
JH1-1.5B
42 45 10 6
JH1-1.5G 1.5 7
JH1-2.5 46.5 51.5 9.5 1 1-1.5-2.5 24 M4 TU1-1/3 TO1-1/3
TU1-1.5/3
TO1-1.5/3
JH1-2.5L 2
JH1-2.5RD 49 70.5 16 5 TU1-2.5/4
TO1-2.5/4
JH1-2.5S
59
68.5 12 3 1-1.5-2.5 24 4M
JH1-2.5SL 4
JH1-2.5B
44 48 10 6
JH1-2.5G 1.5 7
JH1-2.5SG 54 62 2 4
JH1-2.5RDG 44 57.5 1.5
JH1-6 52.5 54 13.5 1 2.5-4-6 41 M5 TU1-2.5/5
TO1-2.5/5
TU1-4/5 TO1-4/5
TU1-6/5 TO1-6/5
JH1-6L 2
JH1-6B 50 50.5 10 6
JH1-6G 1.5 7
JH1-25 60.5 63 20 1 10-16-25 101 M6 TO1-10/6
TO1-16/6
TO1-25/6
JH1-25L 2
JH1-25B 58 58.5 10 6
JH1-25G 2 7
JH1-35 66.5 59.5 26 1 16-25-35 125 M8 TO1-16/8
TO1-25/8-35/8
